무선 접점 전달 장치입니다.

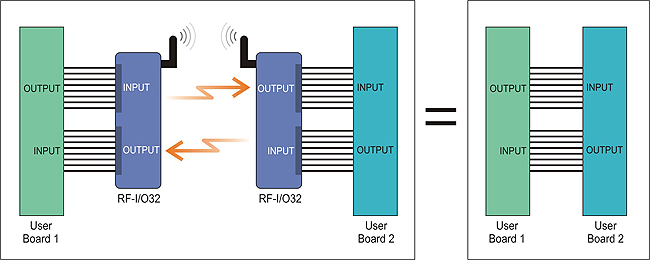

건물과 건물 사이, 회전 또는 이동이 반복되는 장비, 조선소 및 중장비 현장 등 유선 배선이 어렵거나 불가능한 환경에서도 RF-I/O 32를 통해 입·출력 신호를 무선으로 안정적으로 전달할 수 있습니다.

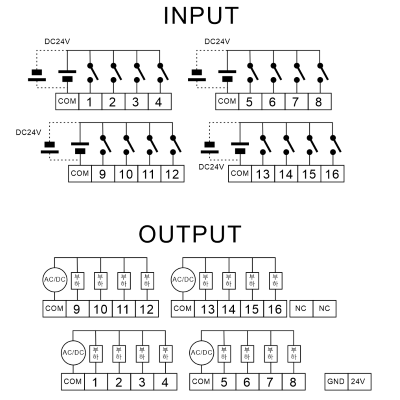

• 입력 16점 (양방향 DC 24V 옵토 커플러 입력)
• 출력 16점 (내부 릴레이(5A) 접점 출력)

• 무선으로 16점씩 서로 연결해주는 제품입니다.

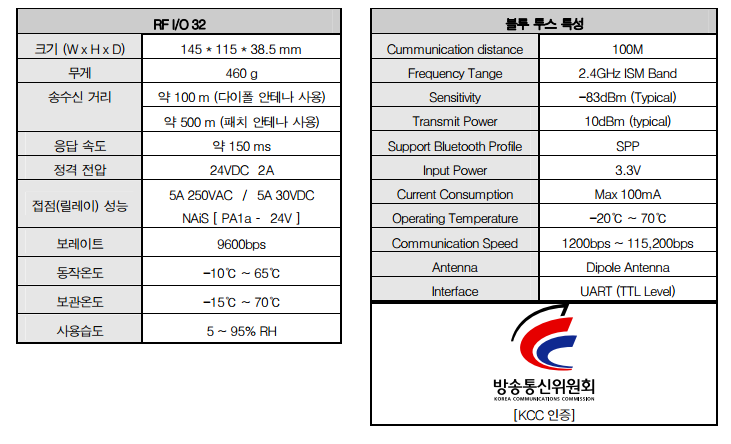

• 2.4GHz의 주파수 대역을 사용하여 (방해전파가 없는 개활지 기준)100m 까지 연결 가능합니다.
• 2세트가 1조로 되어 있습니다.
• 서로 어드레스가 페어링 되어 있는 상태로 출하됩니다.
• Status LED는 최초 페어링될때만 잠깐 켜지고, 그 뒤로는 동작중에 따로 켜지지는 않습니다.

• DC24V 입력시 : 릴레이 ALL OFF상태에서 33mA 약0.8W
• DC24V 입력시 : 릴레이 ALL ON 상태에서 105mA 약2.4W

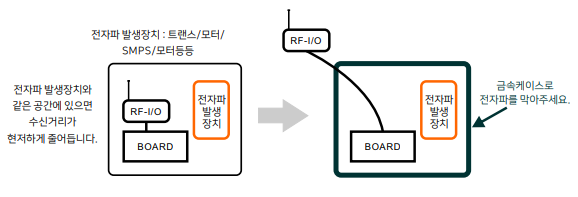

• 전자파 발생장치와 같은 공간에 두지 마세요.
• 안테나선을 임의로 연장하지마세요. (오히려 전파감소됨)

• 제품을 금속박스안에 설치하지 마세요.
• 한곳에 여러개를 설치하지 마세요. 적어도 2미터 이상 간격을 띄우세요.

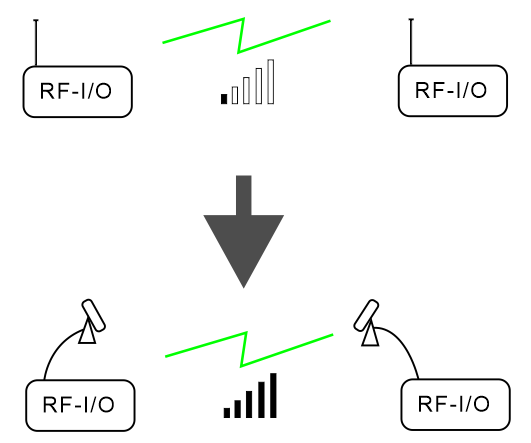

1. 패치안테나

패치안테나 (별매)를 장착하면 송수신 거리가 늘어납니다. 단 방향성이 있습니다. (패치안테나를 서로 시야가 보이는 곳에 마주보도록 설치해야 효과가 있습니다.)

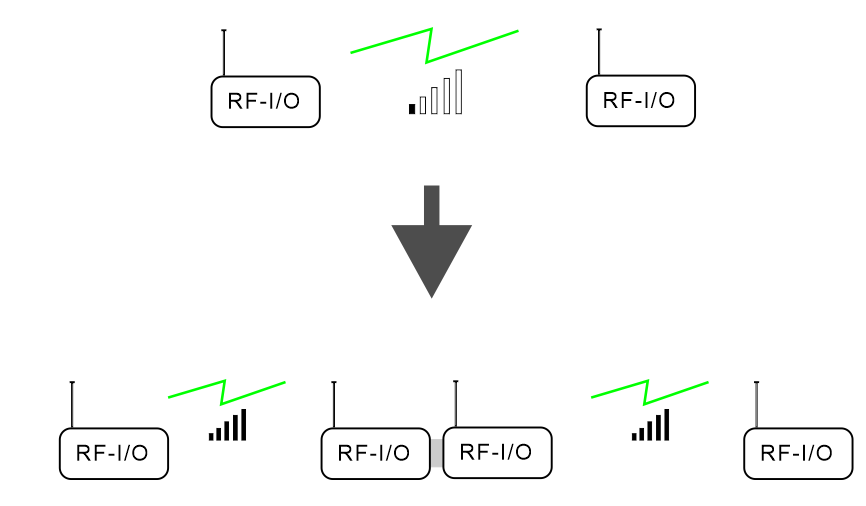

2. 중계

RF-I/O를 중간에 한셋트를 더 설치하는 방법입니다. 중간에 설치한 수신부와 송신부는 서로 유선연결해야 합니다. 블루투스 방식은 한공간에 여러개 설치가 가능하므로, 다음방법을 사용하실 수 있습니다.
